ما هو فرق الضغط بين القنوات المختلفة في الوصلة البخارية الدوارة متعددة القنوات؟

في المجال الصناعي، تلعب الوصلات الدوارة البخارية دورًا محوريًا في تسهيل نقل البخار والسوائل الأخرى بين المكونات الثابتة والدوارة. يوفر المفصل الدوار البخاري متعدد القنوات، على وجه الخصوص، وظائف محسنة من خلال السماح بالنقل المتزامن للوسائط المختلفة من خلال قنوات منفصلة. يعد فهم فرق الضغط بين القنوات المختلفة في الوصلة الدوارة البخارية متعددة القنوات أمرًا بالغ الأهمية لضمان التشغيل الفعال والآمن. كمورد للمفاصل الدوارة البخارية، فأنا على دراية جيدة بتعقيدات هذه الأجهزة وسوف أتعمق في هذا الموضوع بالتفصيل.

المبادئ الأساسية للوصلات الدوارة البخارية متعددة القنوات

يتكون الوصل البخاري الدوار متعدد القنوات من قنوات متعددة متحدة المركز أو متوازية، كل منها مصمم لتحمل سائل معين، مثل البخار أو الماء أو الزيت الهيدروليكي. ويتم فصل هذه القنوات بواسطة أختام لمنع التلوث المتبادل بين الوسائط المختلفة. يدور المفصل حول محور، مما يتيح النقل المستمر للسوائل حتى عندما تكون المكونات المتصلة في حالة حركة.

يتم تحديد الضغط داخل كل قناة من خلال عدة عوامل، بما في ذلك ضغط مصدر السائل، ومعدل التدفق، والمقاومة التي تتم مواجهتها على طول مسار التدفق. على سبيل المثال، في الوصلة الدوارة متعددة القنوات للبخار والماء، قد يكون لقناة البخار ضغط أعلى بسبب طبيعة توليد البخار ومتطلبات معدات استخدام البخار.

العوامل المؤثرة على فرق الضغط

خصائص السوائل

للسوائل المختلفة خواص فيزيائية مميزة تؤثر على خصائص ضغطها. البخار، على سبيل المثال، هو سائل قابل للضغط. وعندما يتوسع داخل القناة، يمكن أن يتغير ضغطه بشكل كبير اعتمادًا على درجة الحرارة والحجم. من ناحية أخرى، الماء غير قابل للضغط نسبيًا، ويرتبط ضغطه بشكل مباشر بمعدل التدفق والمقاومة في النظام.

إذا أخذنا في الاعتبار وصلة متعددة القنوات حيث تحمل إحدى القنوات بخارًا عالي الضغط وتحمل أخرى ماءًا منخفض الضغط، فإن الاختلاف في انضغاطية السائل وحده يمكن أن يؤدي إلى اختلاف كبير في الضغط. قد يكون ضغط البخار عدة مئات من الجنيهات لكل بوصة مربعة (psi)، بينما يمكن أن يكون ضغط الماء أقل بكثير، ربما في نطاق عشرات رطل لكل بوصة مربعة.

معدل التدفق

يؤثر معدل تدفق السائل عبر كل قناة أيضًا على الضغط. وفقًا لمبدأ برنولي، في نظام تدفق السوائل، غالبًا ما تكون الزيادة في معدل التدفق مصحوبة بانخفاض في الضغط، على افتراض أن الارتفاع وكثافة السائل يظلان ثابتين. في الوصلة الدوارة البخارية متعددة القنوات، إذا كانت إحدى القنوات لديها معدل تدفق أعلى من الأخرى، فقد تواجه ضغطًا أقل.

على سبيل المثال، في وصلة ذات قناتين، القناة أ والقناة ب، إذا كانت القناة أ مصممة لتحمل كمية كبيرة من البخار بمعدل تدفق مرتفع لعملية تسخين سريعة، بينما يتم استخدام القناة ب لنظام تبريد الماء بطيء التدفق، قد يكون للقناة أ ضغط أقل مقارنة بما سيكون عليه عند معدل تدفق أقل.

تصميم القناة

يمكن أن يؤثر تصميم كل قناة، بما في ذلك قطرها وطولها وخشونة سطحها الداخلي، على انخفاض الضغط. عادةً ما يكون للقناة ذات القطر الضيق انخفاض ضغط أعلى مقارنةً بالقناة الأوسع، حيث يواجه السائل مقاومة أكبر. وبالمثل، فإن القناة الأطول أو ذات السطح الداخلي الخشن ستتسبب أيضًا في فقدان ضغط أكبر.

في المفصل الدوار متعدد القنوات، إذا تم تصميم قناة واحدة بقطر أصغر لاستيعاب متطلبات سائل محددة، فقد يكون لها انخفاض ضغط أعلى مقارنة بالقناة الأوسع. وهذا يمكن أن يؤدي إلى اختلاف كبير في الضغط بين القناتين.

قياس ومراقبة فرق الضغط

يعد القياس الدقيق ومراقبة فرق الضغط بين القنوات المختلفة في الوصلة الدوارة البخارية متعددة القنوات أمرًا ضروريًا للحفاظ على الأداء الأمثل ومنع فشل النظام. يمكن تركيب أجهزة استشعار الضغط في نقاط استراتيجية على طول كل قناة لتوفير بيانات الضغط في الوقت الحقيقي.

يمكن توصيل هذه المستشعرات بنظام تحكم يراقب فرق الضغط بشكل مستمر. إذا تجاوز فرق الضغط الحد المحدد مسبقًا، يمكن لنظام التحكم إطلاق إنذار أو اتخاذ إجراءات تصحيحية، مثل ضبط معدل التدفق أو إيقاف تشغيل النظام لمنع الضرر.

آثار فرق الضغط

سلامة الختم

يمكن أن يكون لفرق الضغط بين القنوات تأثير كبير على سلامة موانع التسرب في الوصلة الدوارة البخارية متعددة القنوات. تم تصميم الأختام لتحمل فرق ضغط معين، وإذا تجاوز فرق الضغط الفعلي هذا الحد، فقد تفشل الأختام. يمكن أن يؤدي فشل الختم إلى التلوث المتبادل بين القنوات، مما قد يؤدي إلى تلف المعدات ويشكل مخاطر على السلامة.

على سبيل المثال، إذا كانت قناة البخار لديها ضغط أعلى بكثير من قناة المياه، وفشل الختم بينها، فقد يتسرب البخار إلى قناة المياه، مما يتسبب في غليان الماء وربما يؤدي إلى زيادة الضغط في نظام المياه.

كفاءة النظام

يمكن أن يؤدي فرق الضغط الزائد أيضًا إلى تقليل الكفاءة الإجمالية للنظام. إذا كانت إحدى القنوات لديها ضغط أقل بكثير من المطلوب، فقد لا يتمكن السائل من أداء وظيفته المقصودة بفعالية. على سبيل المثال، في نظام التسخين، إذا كان ضغط البخار في القناة منخفضًا جدًا، فقد تكون عملية التسخين بطيئة أو غير كاملة.

تخفيف مشاكل فرق الضغط

موازنة القناة

إحدى الطرق للتخفيف من المشاكل الناجمة عن اختلاف الضغط هي موازنة القنوات. ويمكن تحقيق ذلك عن طريق ضبط معدلات التدفق أو تصميم القناة. على سبيل المثال، إذا كانت إحدى القنوات بها انخفاض ضغط أعلى، فيمكن زيادة قطرها أو يمكن تقليل طولها لتقليل المقاومة وموازنة الضغط.

تنظيم الضغط

يمكن تركيب منظمات الضغط في كل قناة للحفاظ على ضغط مستقر. يمكن لهؤلاء المنظمين ضبط الضغط بناءً على متطلبات النظام وفرق الضغط المقاس. ومن خلال تنظيم الضغط في كل قناة، يمكن الحفاظ على فرق الضغط ضمن نطاق مقبول.

عروضنا كمورد مشترك للبخار

باعتبارنا موردًا رائدًا للوصلات الدوارة البخارية، فإننا ندرك أهمية إدارة اختلافات الضغط في الوصلات متعددة القنوات. تم تصميم منتجاتنا بمواد عالية الجودة وتقنيات تصنيع متقدمة لضمان أداء موثوق به.

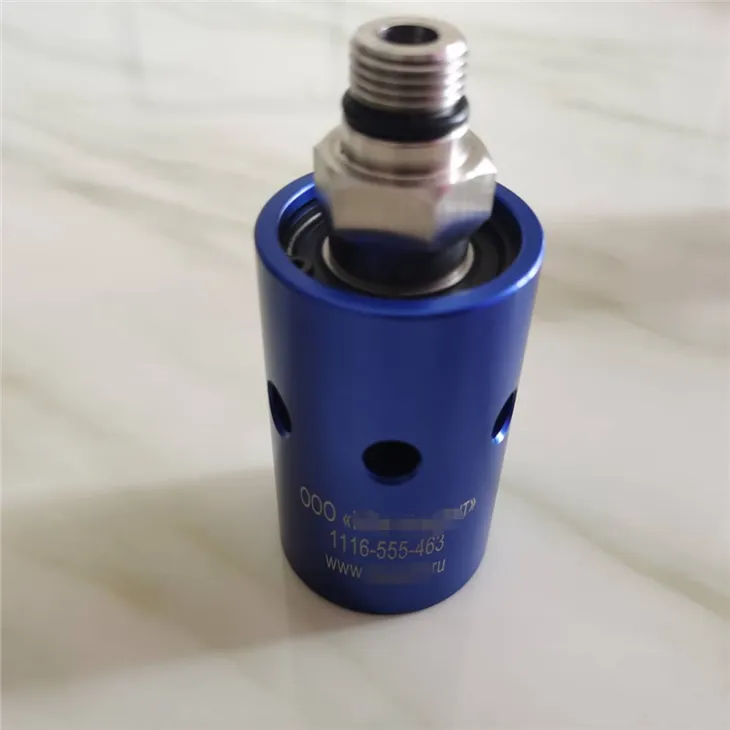

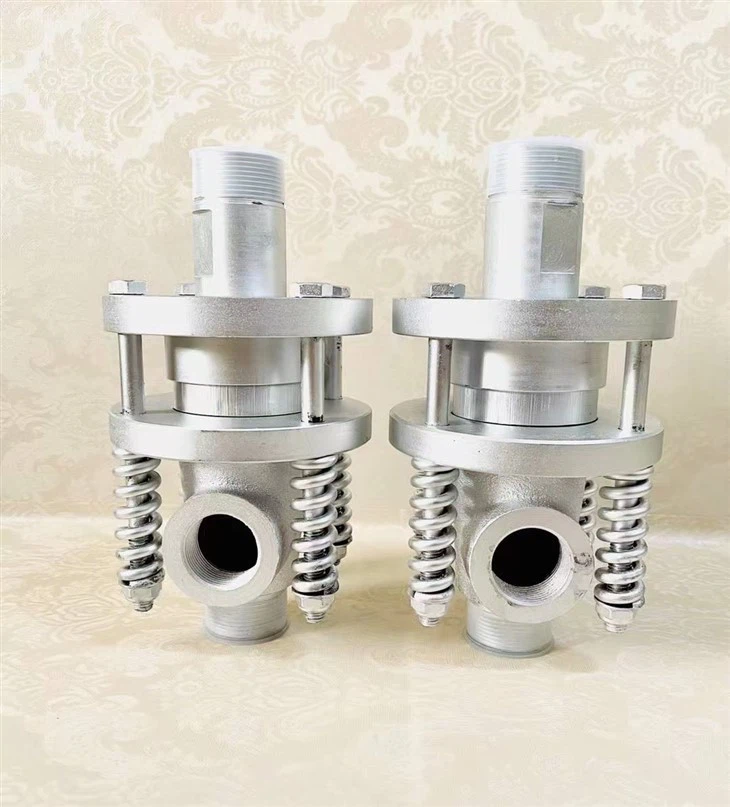

نحن نقدم مجموعة واسعة من الوصلات الدوارة البخارية متعددة القنوات، بما في ذلكالدورية الأنابيب المشتركة,وصلات دوارة أحادية التدفق، واتحاد الروتاري المصغر. تم تصميم هذه الوصلات للتعامل مع متطلبات الضغط المختلفة وأنواع السوائل، ويمكننا تخصيصها وفقًا لاحتياجاتك الخاصة.

يمكن لفريق الخبراء لدينا تقديم الدعم الفني الشامل، بدءًا من تصميم النظام وحتى التثبيت والصيانة. يمكننا مساعدتك في اختيار الوصلة الدوارة البخارية متعددة القنوات المناسبة لتطبيقك والتأكد من إدارة فرق الضغط بشكل صحيح.

خاتمة

يعد فهم فرق الضغط بين القنوات المختلفة في الوصلة الدوارة البخارية متعددة القنوات أمرًا ضروريًا للتشغيل الفعال والآمن للأنظمة الصناعية. من خلال النظر في العوامل التي تؤثر على فرق الضغط، وقياسه ومراقبته، واتخاذ تدابير التخفيف المناسبة، يمكننا ضمان سلامة النظام وتحسين أدائه.

إذا كنت في حاجة إلى وصلات دوارة بخارية عالية الجودة أو لديك أي أسئلة حول إدارة اختلافات الضغط في نظامك، فلا تتردد في الاتصال بنا للحصول على استشارة مفصلة. نحن ملتزمون بتزويدك بأفضل الحلول لاحتياجات نقل السوائل الصناعية الخاصة بك.

مراجع

• الأبيض، FM (2016). ميكانيكا الموائع. ماكجرو - هيل التعليم.
• إنكروبيرا، FP، ديويت، DP، بيرجمان، TL، ولافين، AS (2017). أساسيات نقل الحرارة والكتلة. وايلي.
